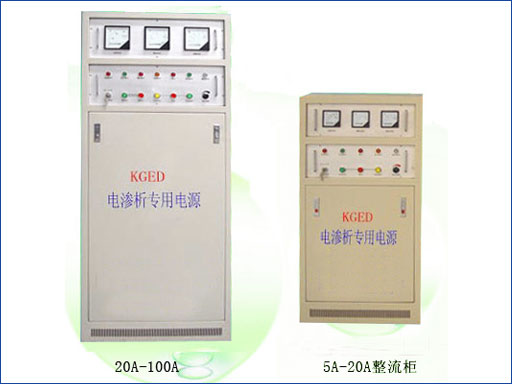

电渗析用电控柜

电渗析的结构

电渗析不论其规格怎样，形式如何，均由膜堆、电极、夹紧装置三大部件组成。

1、膜堆

一张阳膜、一张隔膜、一张阴膜，再一张隔板组成一个膜对，一对电极之间所有的膜对之和称膜堆。它是电渗析器的心脏部件，也是电渗析器性能好、坏的关键部件。在此简单介绍组成膜对零件的主要材料：

（1）阴、阳离子交换膜：按膜中活性基团的均一程度可分为异相膜（非均质），均相膜与半均相膜。理论上讲均相膜优越，事实上由于各制膜厂技术水平不齐，生产经验不等，制出来的膜性能相关很大，即使同一家厂的产品由于批号不一样性能差别也不小。本公司通过试制比较确定采用上海化工厂生产的异相膜，该膜性能相对比较稳定。

（2）隔板：本所电渗析器隔板流进均为无回路短流形式。其边框采用0.9毫米聚丙烯板冲压成型。内烫二聚丙烯丝编织网构成水流通道，有时根据用户需要选用0.5或1.2毫米聚丙烯板加工成型（一般说隔板愈薄脱盐效果越好，但对进水水质要求也愈高）。

2、 电极

一般电渗析的电极采用石墨、铅、不锈钢材料，这些电极材料易得，造价低，制作方便；但电化学性能不好，寿命短。本所产品电极使用*钛为基材、表面涂履镣、铱等稀土金属，具有电化学性能好，耐腐蚀、寿命长、形状如图四所示。

3、 夹紧装置

夹紧装置是使用电、膜堆连成整体并防止内外泄漏。一般有铸铁和钢板二种。本公司采用钢板焊型钢结构。因钢板有弹性能局部变形，即使隔板，膜厚度不均，也不会泄漏。拉杆螺栓有炭钢、不锈钢二种。
